각설하고 2022년도 건축기사 필기 2회 차 시험일이 4월 24일, 일주일도 남지 않았습니다
다들 좋은 결과 있길 바라며 오늘은 건축시공 과목,
그중에서도 조적식, 벽돌 쌓기의 정미량을 구하는 법에 대해 이야기해 볼까 합니다.

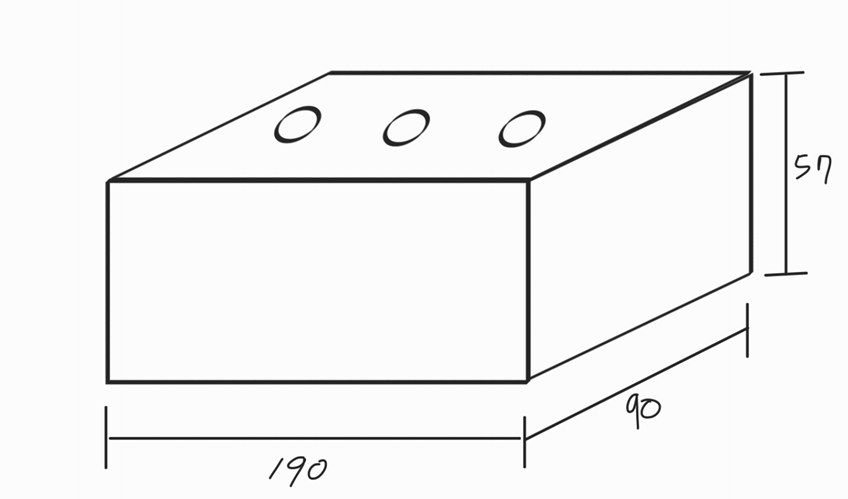

우선 표준형 벽돌의 치수입니다.
조적식 공사에서 가장 많이 쓰이는 벽돌은 붉은 벽돌과 시멘트 벽돌이 있습니다.
각각의 할증률은 3%, 5%입니다.
시험에 간혹 묻는 질문이니 놓치지 않고 외워주시면 되겠습니다.
*할증률은 시방서나 도면을 통해 산출한 재료가
운반이나 절단, 가공 등 시공 과정에서 발생할 수 있는 손실량을 가산해주는 퍼센티지 개념입니다.
파손이 쉽고 가공이 어려우면 할증률이 높습니다.
tmi로 원형철근이 이형철근보다 할증률이 높은데,
부착력이 이형철근보다 안좋기 때문에 모든 철근을 훅처리하고, 이음을 해줘야 하기 때문입니다.
훅하고 이음 하면 손실이 발생하니 원형철근을 미리미리 더 준비한다고 보면 됩니다.
누가 훔쳐갈 수도 있으니?
되도록이면 뭐든 할증률 이하로 훔쳐가시길...
안그러면 공사를 못합니다(공사다망)
아무튼 벽돌은 길이와 너비, 높이로 각각의 수치를 정의하는데,
딱 봐도 길이는 알겠고, 높이와 너비를 헷갈리시면 곤란합니다!
길이(190)*너비(90)*높이(57)입니다.
앞으로 나오는 모든 단위는 mm입니다!
길이면, 마구리면이라고 면을 부르는 이름도 있고,
긴 면이 길이면이 되겠습니다.
길이 쌓기, 마구리 쌓기라고 하면
각각 길이면이 보이게 쌓는 방법, 마구리면이 보이게 쌓는 방법이라고 보시면 됩니다.
건축기사 시공 과목에 자주 출제되는 벽돌의 정미량 계산에서는
0.5B, 1.0B, 1.5B, 2.0B에 대해서 물어봅니다.
B는 벽돌이겠죠? (Byeok-dol)

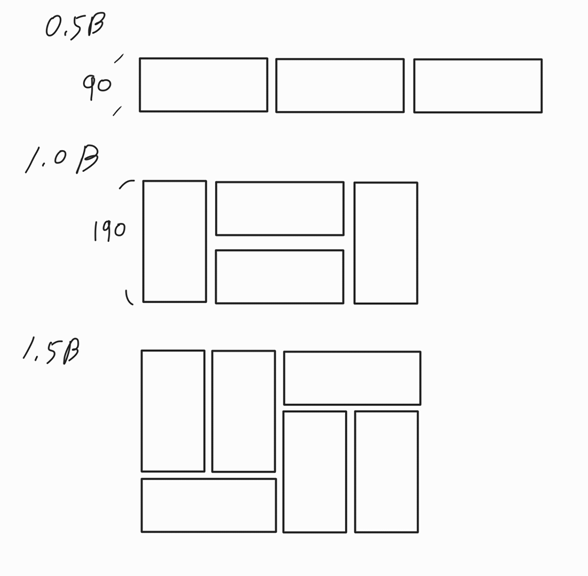

벽돌벽의 평면을 위에서 보면 이렇습니다
0.5, 1.0, 1.5는 각각 벽돌 쌓기 한 두께를 말합니다.
0.5B와 1.0B에서의 벽두께는 90, 190인데,
1.5B 쌓기에서 벽두께는 몇이 될까요?
정답은 90+190+10=290이 됩니다.
10은 어디서 나왔느냐,
왜why
벽돌은 자력도 없고, 본드로 붙여도 아마 잘 안 붙을 테니까
때문에 벽돌은 사이마다 시멘트를 발라 시공합니다.
위아래에 구멍이 난 부분에는 철근과 시멘트가 같이 들어가기도 합니다.

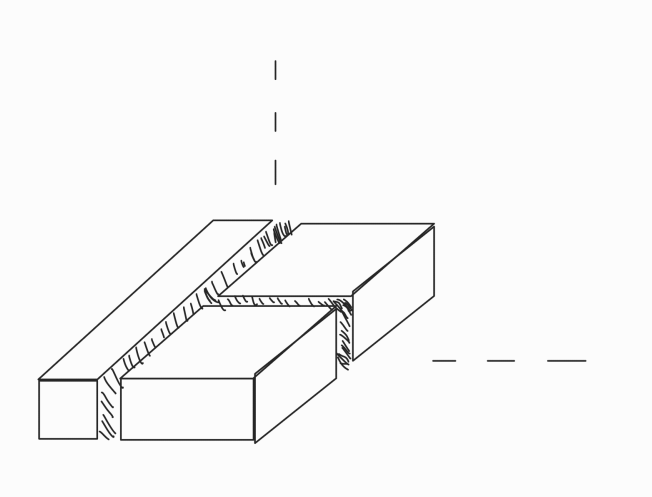

이것을 "줄눈"이라고 하는데 메지를 넣는다, 줄눈을 넣는다라고 합니다.
(메시 아닙니다 메지, 현장에서 사용하는 일본말입니다.)
그러니 1.5B 쌓기에서는 10mm 두께의 줄눈을 고려해 290mm 두께를 갖게 됩니다.
두께에 대한 이해는 이쯤 해두고,
우리는 1㎡ 높이의 벽을 세울 겁니다. 그것도 벽돌로 말이죠.
벽돌이 몇 장이 나올지 예상을 할 것인데,
쌓기 두께마다 산출량이 다르겠죠?
각각
0.5B는 75,
1.0B는 149,
1.5B는 224
입니다.
이런 숫자는 또 어떻게 나왔냐?

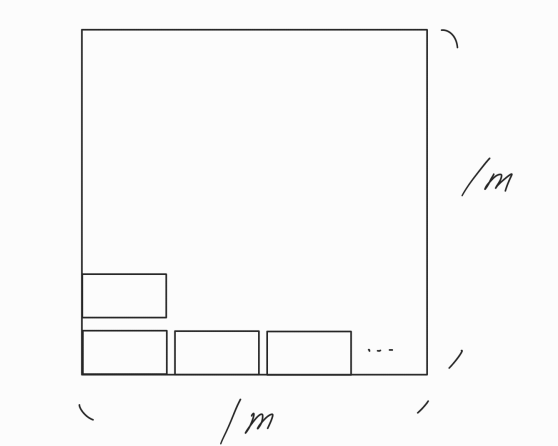

이해를 위해 이렇게 그린 것이지, 실제로 벽돌을 저렇게 쌓으면 안 됩니다.

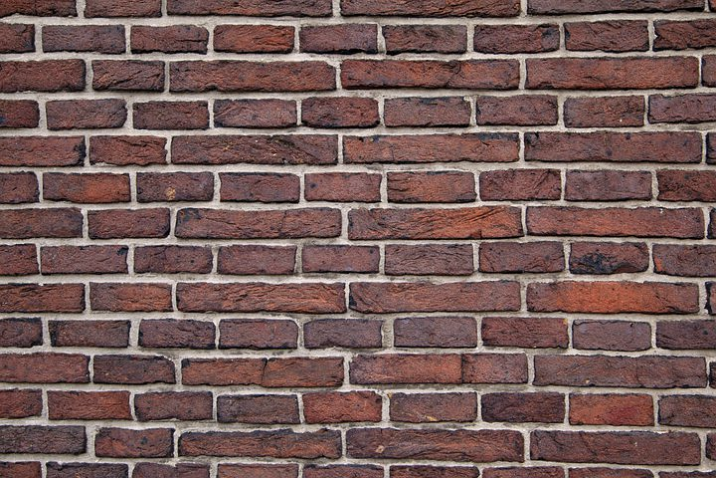

우선 통줄눈과 막힌 줄눈에 대해서 알아야 하는데,
벽돌을 일자로 쌓으면 바로 위의 벽돌의 모든 하중을
바로 아래에 있는 벽돌이 온전히 받게 됩니다. 벽돌은 막힌줄눈 시공이 원칙입니다!
저렇게 일자로 쌓는 것을 통줄눈이라고 하고,
통줄눈 시공을 한다,라고 문제에 나오면 오답을 바로 찾아내시면 되겠습니다.
그래서 모든 벽돌은 직접 닿지 않고 시멘트를 발라줘야 하기 때문에,
옆면은 190mm+10mm
높이는 57mm+10mm
가로 200mm, 높이 67mm의 벽돌을 쌓게 됩니다.
이런 모양이 연속되겠죠?
물량을 산출할 때는 저렇게 절단하는 것은 저희가 계산할 내용이 아닙니다.
개수는 맞을 거니까 가져다 알아서 잘라 써야죠 맞습니까?
그러면 1㎡ 벽은 길이 높이가 각각 1000mm입니다.
1m 길이면에는 1000mm/200mm 매만큼의 벽돌이 들어가겠네요.
제가 수학에 약하지만 5매 정도가 나온다는 것을 쉽게 알 수 있습니다.
높이는 1000mm/67mm, 이때 계산기가 필요합니다!
안 그러면 머리가 아프거든요...
14.925… 가 나옵니다.
높이 쌓았을 때 대략 14.925… 매가 들어간다는 이야기입니다.
그래서 (높이) 14.925*(길이) 5=74.625매
약 75매의 벽돌이 1㎡ 벽에 0.5B 쌓기 했을 때의 산출량입니다.
그러면 1.0B 쌓기 하면 곱하기 2 해서 150 매인가요?
1.0B의 산출량은 149매로 수치상 오류가 크진 않은데,
순수하게 똑같은 벽이 두 번 반복되어서 약 150매가 되는 것이 아닙니다.
이건 벽돌을 쌓았을 때 위에서 본 기준이기 때문에
같은 1㎡ 벽이더라도 두께가 다르고 들어간 양이 다르다는 것이죠.

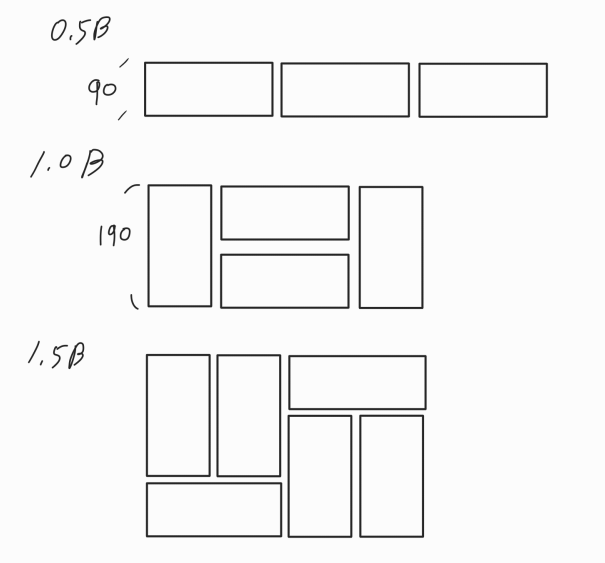

마구리 쌓기를 한 벽돌 1매와 길이 쌓기 한 2매를 하나의 묶음으로 봅니다.
그러면 정면에서 봤을 때 (너비)90+(줄눈)10+(길이)190+(줄눈)10=300의 묶음이 반복된다는 이야기입니다.
옆으로 계속 이어 붙이기 하니 줄눈을 한번 더 더했습니다.
맙소사, 이게 무슨 소리야
별말 아닙니다. 이런 묶음이 반복되는 모양을 생각해 보시면 됩니다.
그러면 1000mm/300mm=3.333
여기서 한 묶습니다 3매가 들어가니 3을 곱해서 9.999매가 되겠네요.
높이는 아까와 같이 14.925가 됩니다.
그러면 14.925*9.999=149.25…
버림 해서 149매가 됩니다~
같은 방식으로 1.5B, 2.0B의 벽도 벽돌의 양 산출이 가능합니다.
몇 번 해보시면 사실 외워져서 시험장에서 벽돌을 그리는 일은 없게 되겠지만,
너무 오랜만이라 까먹게 된다면 달리 방법이 있나요! 저렇게 그려보시고 생각해 보시면
금방 알아낼 수 있답니다.
그러면 예제문제를 한 번 풀어볼까요.
2020년 09월 27일 건축시공 과목 기출문제입니다.
21. 벽두께 1.0B, 벽면적 30㎡ 쌓기에 소요되는 벽돌의 정미량 은? (단, 벽돌은 표준형을 사용한다.)
1 3900매
2 4095매
3 4470매
4 4604매
시험장에서는 시간이 생명이기 때문에
1.0B의 벽돌량은 149, 기준은 1㎡이니 30배를 곱해주면 됩니다.
기억이 안 나시면 위의 벽돌 쌓기 원리대로
길이는 3.333매가 들어가고... 3매가 한 묶음... 9.999매에 높이 14.925를 곱해서 149매...
30을 곱해줘서 4470...
어쨌든 풀 수 있다는 이야기!
여기서 정미량을 물어봤기 때문에 정확히 4470매가 정답입니다.
만약 주문량, 발주량을 물어본다면
붉은 벽돌일 때는 할증률이 3%,
시멘트 벽돌일 때는 할증률이 5%
붉은 벽돌이라면 4470에 3%를 추가해주어야 합니다!!!
4470*1.03=4604.1매가 되겠죠?
계산을 하다 보면 사소한 차이가 자주 발생하는 편입니다.
최대한 유사한 값을 고르는 센스도 필요합니다.
어떤 문제를 만났을 때 중간에 사용하는 공식이 생각이 안 난다면
4지선다의 정답을 역으로 취해서 공식을 유도하는 접근도 할 수 있습니다!
물론 문제를 많이 풀어봐야 익숙한 숫자들이 나오겠지만요.
